FPGAは用途から選ぶ。
仕様表を読む前に、まず案件の性格を選んでください。そこから最適なFPGAと搭載モジュールへ、最短でたどり着けます。
製品タイプから選ぶ
SoM・キャリアボード・SBC/BOX・IPコア。実物と役割を見て選べます。

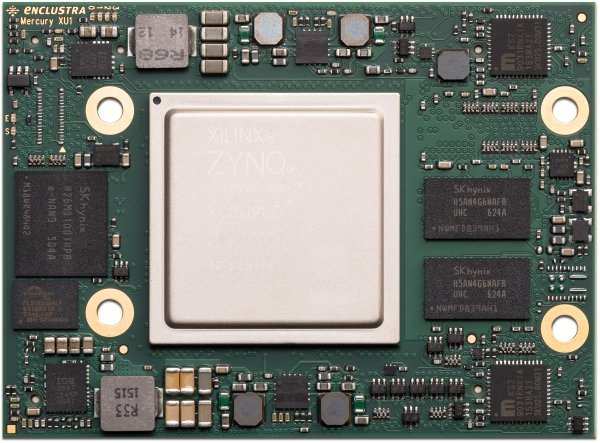

SoM（System-on-Module）
FPGA・CPU・メモリ・電源を1枚の基板に集約した心臓部。名刺大〜SO-DIMM形状。これ単体では動かず、キャリアボードに載せて使います。
29 製品

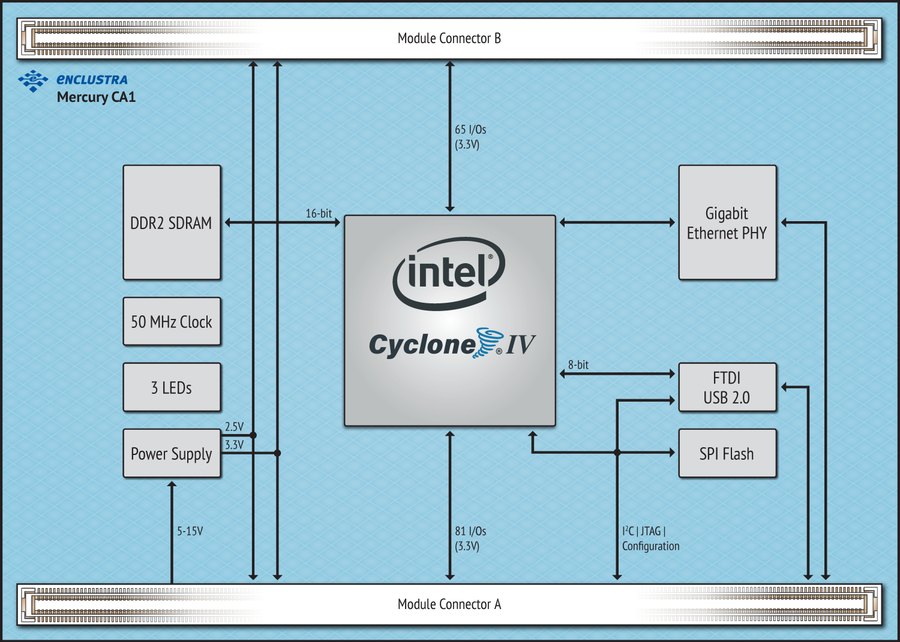

キャリアボード
SoMを装着する基板。電源・コネクタ・I/Oを外部へ引き出します。既製ボード（ST1/CA1/SA1/AA1/PE1/EB1）を使えば、基板設計なしで評価を始められます。
12 製品

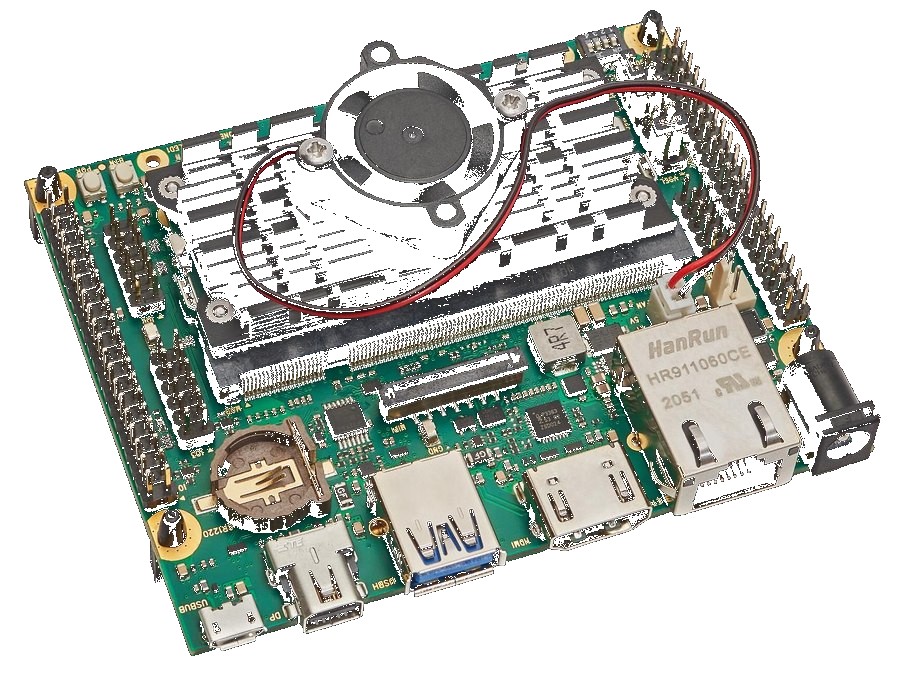

SoM ＋ キャリアボード
SoMをキャリアボードに装着した状態。これが実際の開発・評価の姿です。Design-in Kitとして、ケーブル・電源・ドキュメント一式が揃った形でも提供します。
SoM 29 × ボード 12

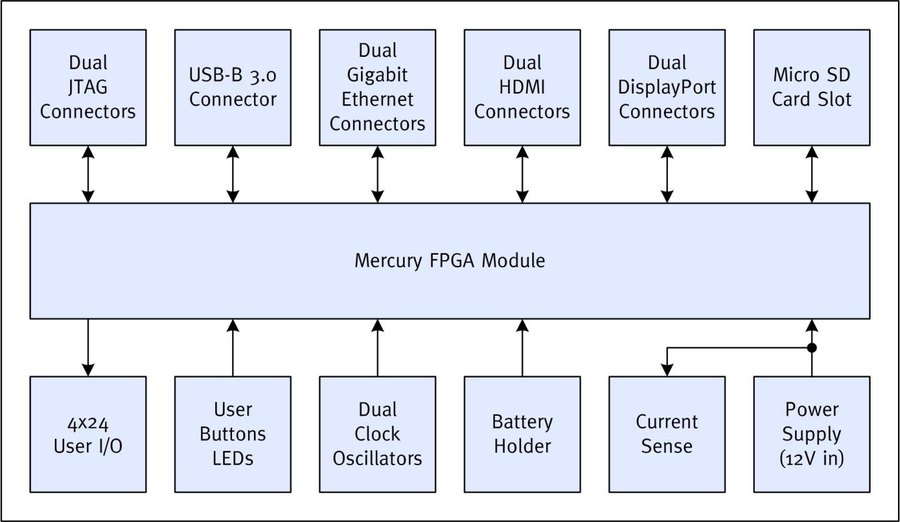

SBC / BOX（完成機器）
SoMとボードが一体化し、筐体に収まった完成品。そのまま装置に組み込めるネットワークスイッチ・産業用コンピュータです。
7 製品IPコア（通信機能）
FPGA内部に書き込む「回路の設計図」。HSR/PRP・TSN・PTP・MACsecなどの高信頼通信を、SoMのFPGAに実装します。ハードウェアではなくライセンス提供です。
17 製品FPGAモジュール（CPU非搭載）
ARMプロセッサを持たない純粋なFPGAモジュール。ロジック・高速シリアル・DSPだけが必要で、CPUは別に用意する構成に向きます。SoMと同じフォームファクタで扱えます。
3 製品

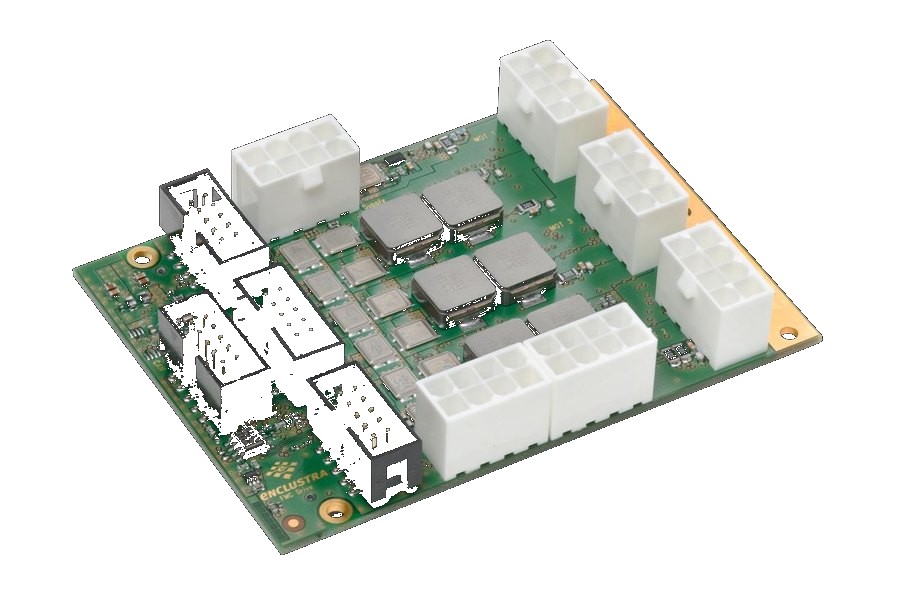

FMC拡張・開発ツール
FMCメザニンカードによる機能拡張、評価キット、Design-in Kit。ハード資産を持たずに、届いたその日から検証できます。
3 製品SoM ― シリーズ別の選び方
29のSoMは7シリーズに分かれます。サイズと搭載FPGAで絞り込めます。
Andromeda
大型・最高性能ZU9〜ZU19EG、RFSoC、Versal、Agilexを搭載する最上位シリーズ。ロジック・トランシーバとも最大級。
Mercury+
標準・主力最も選ばれる主力シリーズ。Zynq US+、Arria 10、Cyclone V、PolarFireまで幅広く対応。
Mercury
標準・コンパクトMercury+より一回り小さい標準シリーズ。Zynq-7000、Cyclone V中心。
Mars
SO-DIMM業界標準SO-DIMM形状。ソケット実装でき、量産設計に組み込みやすい。
Brick
特殊形状SMARTzynq / SMARTmpsoc / MEZU。特定用途向けの小型・ボード形状。
キャリアボード ― 種類と役割
12のボードは4グループ。評価用の土台か、一式キットか、機能拡張か。
ベースボード（評価・開発用）
4件SoMを載せて動かす土台。まずこれで評価を始めます。
Design-in Kit（一式セット）
4件SoM＋ボード＋ケーブル＋電源＋ドキュメント。届いたその日から検証できます。
FMC拡張カード
3件ADC/DAC・モータ制御・RF・多ポートEthernetなど、機能を足すメザニンカード。
IPコア ― 機能別の一覧
16のIPは機能で分かれます。冗長化・TSN・時刻同期・セキュリティ・汎用。
冗長化（ゼロ瞬断）
3件HSR/PRPでパケットを失わない。変電所・産業ネットワークの必須技術。
TSN（決定性通信）
3件適切な帯域設計・スケジューリング条件下で遅延上限と決定性を設計できる時間高感度ネットワーク。IT/OT統合の中核。
時刻同期（PTP）
3件ナノ秒級の時刻合わせ。計測・保護リレー・タイムサーバに。
汎用機能・宇宙
5件DSP・モータ制御・UDP/IP・SpaceWireなど、用途別の機能IP。
主要IPコア ― 仕様比較
| IPコア | 機能 | ポート速度 | 同期 | 冗長・主な機能 |
|---|---|---|---|---|
| 冗長化 HSR/PRP | ||||
| HPS | HSR/PRP 冗長スイッチ | 10M/100M/1G | SLTC（P2P） | HSR・PRP 複数モード / QuadBox対応 / cut-through |
| MRS | HSR/PRP＋レガシポート | 10M/100M/1G | SLTC（P2P） | HSR・PRP・DLR・MRP / STP・RSTP / 802.1X |
| MES | マネージドEthernetスイッチ | 10M/100M/1G | 802.1AS / 1588v2 | DLR・MRP / VLAN / STP / 802.1X |
| TSN 決定性通信 | ||||
| TGES | TSN マネージドスイッチ | 10M/100M/1G/10G | 802.1AS / 1588v2 | Qav/Qbv/Qci/CB/Qbu/Qcc / STP / 802.1X |
| MTSN | TSN マネージドスイッチ | 10M/100M/1G | 802.1AS / 1588v2 | Qav/Qbv/Qci/CB/Qbu/Qcc / VLAN / 802.1X |
| ETSN | TSN エンドポイント | 100M/1G/10G | 802.1AS / 1588v2 | Qav/Qbv/Qci/CB/Qcc / QoS / VLAN |
| 時刻同期 PTP | ||||
| 1588Tiny | CPU不要のPTPスレーブ（HWのみ） | 10M/100M/1G | マルチPTP / ±1μs未満 | ToD・PPS出力 / イベントタイムスタンプ / IRIG-B出力 |
| PTB | PTP Ordinary Clock（master/slave） | 10M/100M/1G | マルチPTP / ±100ns未満 | ToD・PPS・周波数選択パルス / アラーム検出 |
| MultiSync | 時刻同期の冗長化・ゲートウェイ | — | マルチPTP / IRIG-B | PTPとIRIG-Bへ同時同期 / 相互ブリッジ |
| 宇宙 SpaceWire | ||||
| SpaceWire | SpaceWire ノード / ルータ | 最大 200Mbps | — | ECSS-E-ST-50-12C 準拠 / AXI4-Lite管理IF |
SoC-e公式データシート（SocTek IP Cores）記載値。全IPはAMD/Xilinx・Microchip FPGAに対応。評価版（期間限定）または評価キット（SMARTmpsoc / SMARTzynq Brick）でお試しいただけます。
規模から選ぶ
Zynq UltraScale+ MPSoC ― バーの長さがロジック規模。
数値はAMD公式データシート DS891 に基づく。EV系は映像コーデック内蔵、CG系はGPU非搭載。
ファミリから選ぶ
デバイス系列で絞る。数字は当社の搭載製品数。
