SoC-e / ip

MES — Managed Ethernet Switch

Name: MES — Managed Ethernet Switch
Brand: SoC-e

FPGA向け VHDL IP

HSR/PRP冗長＋レガシEthernetポートのマネージドスイッチIP。STP/RSTP/MSTP・IEEE1588 TC・802.1X対応。

この製品を問い合わせる →スペックを見る

MES — Managed Ethernet Switch通信 IP コアSoC-e

FPGA

FPGA向け VHDL IP

Memory

—

Temp

—

Size

VHDL IP

製品概要

MES — Managed Ethernet Switchは、SoC-eのSocTek IPコア製品群に属する、高可用性Ethernet向けのソフトIPです。HSR（High-availability Seamless Redundancy）/ PRP（Parallel Redundancy Protocol）は、いずれかの経路が故障しても通信が途切れない「切替時間ゼロ」の冗長方式で、電力系統保護のように一瞬の通信断も許されない用途で標準的に使われます。MES — Managed Ethernet SwitchはこれをFPGA内のハードウェアロジックとして実装します。

ポジティブワン・グループは、MES — Managed Ethernet Switchの選定相談から評価版の提供、リファレンスデザインの入手支援、量産時の供給・長期対応まで、日本語でワンストップに支援します。

図解

外観・内部構成

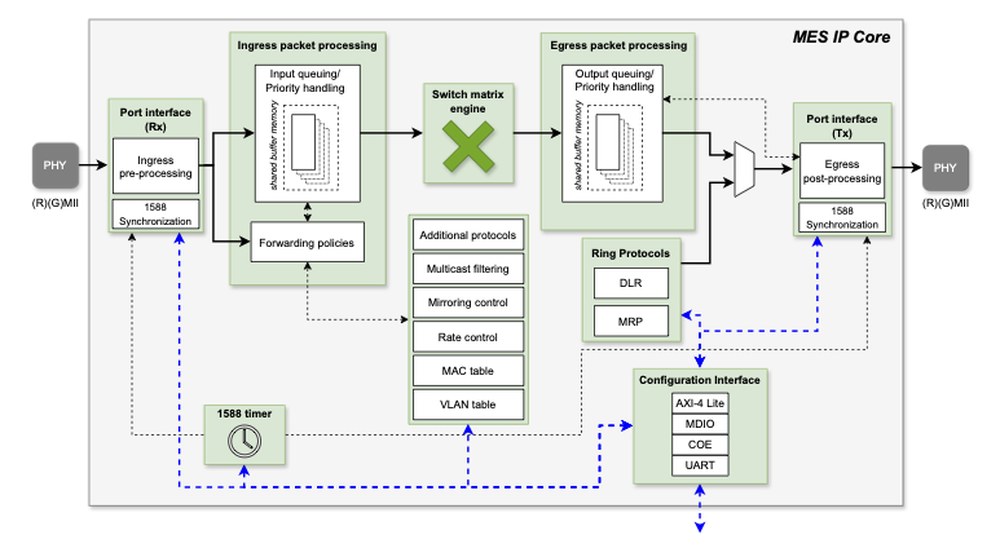

MES IPコア内部ブロック図。ポート入出力（RGMII/GMII）、入力キューイング・優先度処理、スイッチマトリクスエンジン、DLR/MRPリングプロトコル、1588タイマ、VLAN・MACテーブルを内蔵。設定はAXI-4 Lite / MDIO / COE / UART から可能。出典：SoC-e 公式資料

IP仕様

主要スペック

MES — Managed Ethernet Switch 主要スペック
対応規格	IEEE 802.1Q, 802.1p, IGMP, 802.1X, DLR, MRP
対応FPGAファミリ	AMD Zynq US+ / Zynq-7000 / Kintex, Intel対応
速度	10/100/1000 Mbps
ポート構成	2〜32ポート（GUIで指定）
動作モード	マネージドL2スイッチ（VLAN/QoS/ミラーリング/レート制御）
遅延・処理方式	store-and-forward / 優先度キューイング
インターフェース	AXI4-Lite / MDIO / COE / UART（設定）, (R)GMII
ライセンス	プロジェクトライセンス / 評価版あり
納品物	ネットリスト or 暗号化RTL, サンプルデザイン, ユーザマニュアル
EDA統合	Vivado IP Integrator（GUIでポート数・QoS・VLAN設定）

実際のリソース使用量（LUT/FF/BRAM）、対応デバイス、速度グレードは構成により異なります。ご要件をお知らせいただければ、見積時に具体的な数値をご提示します。

インターフェース・用途

主要インターフェースと用途

主要インターフェース

MII / GMII / RGMII / RMII
SGMII / QSGMII 等のシリアルMAC-PHYインターフェース
AXI（FPGA内部接続）

想定用途

変電所自動化（IEC 61850）の保護リレー・制御装置
鉄道の車上・地上信号システム
産業プラントの高可用性制御ネットワーク

FAQ

よくある質問

このIPコアはどのように提供されますか？

プロジェクト単位のライセンスとして提供します。評価版のご用意もあり、量産前に自社FPGA上での動作をご確認いただけます。納品物はネットリストまたは暗号化RTL、サンプルデザイン、ユーザマニュアルです。

MES — Managed Ethernet SwitchはどのFPGAで使えますか？

オープン標準準拠で、AMD/Xilinxを中心に複数のFPGAファミリへ実装できます。VHDLソースとして提供され、AMD Vivado等のEDAツールに対応します。

MES — Managed Ethernet Switchの提供形態とライセンスは？

VHDLソースのIPコアとして提供され、技術サポートパッケージが付帯します。合成時・実行時の豊富なパラメータでFPGAリソース使用量を最適化でき、用途に応じたカスタム開発も可能です。

MES — Managed Ethernet Switchを評価する方法はありますか？

評価キットやサンプルデザイン、SoC-eのSocTekモジュール／RelyUm機器を用いて、実機での動作を確認できます。プラグ&プレイで評価を開始できる構成もあります。

MES — Managed Ethernet Switchの価格・納期を知りたいのですが。

MES — Managed Ethernet Switchの価格は、構成・ライセンス形態・数量・カスタム仕様により変動するため、個別見積でご案内しています。本ページの問い合わせフォームに用途・数量をご記入いただければ、技術担当より仕様確認のうえお見積りと納期をご連絡します。
