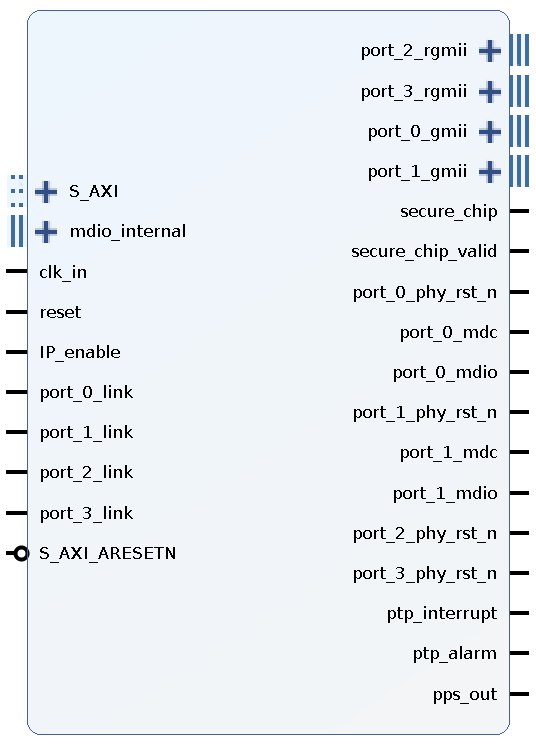

MTSN — Multi-port TSN Switch

FPGA向け VHDL IP

保証帯域・決定性遅延を実現するTSNマネージドスイッチIP。最適リソースで高スループット。評価はRelyUmで可能。

この製品を問い合わせる →スペックを見る
MTSN — Multi-port TSN Switch

PDFはメーカー（SoC-e）公式の製品ブローシャーです。本ページのスペック表と重複する内容を含みますが、正はメーカー公式PDFとし、本文はその日本語要約として提供しています。記載に差異がある場合はPDFの内容を優先し、当社までご確認ください。

FPGA
FPGA向け VHDL IP
Memory
—
Temp
—
Size
VHDL IP
製品概要

製品概要

MTSN — Multi-port TSN Switchは、SoC-eのSocTek IPコア製品群に属する、TSN（Time-Sensitive Networking）対応のソフトIPです。TSNは標準Ethernet上で保証帯域と決定的な遅延を実現するIEEE 802.1規格群で、産業オートメーション・車載・航空といったリアルタイム性が要求される分野で採用が進んでいます。MTSN — Multi-port TSN SwitchをFPGAに実装することで、これらの機能を自社製品へ組み込めます。

ポジティブワン・グループは、MTSN — Multi-port TSN Switchの選定相談から評価版の提供、リファレンスデザインの入手支援、量産時の供給・長期対応まで、日本語でワンストップに支援します。

図解

外観・内部構成

INTERNAL BLOCK DIAGRAM — MTSN — Multi-port TSN SwitchIngressClassifierTAS802.1QbvPreempt802.1QbuEgressQueuesFPGA FABRIC (VHDL IP)
内部ブロック図（当社作成）
SYSTEM CONNECTION — MTSN — Multi-port TSN Switchユーザ回路Your logicMTSNIP CoreEthernetNetworkAXIMAC
システム接続イメージ
IP仕様

主要スペック

MTSN — Multi-port TSN Switch 主要スペック
対応規格IEEE 802.1AS/Qav/Qbv/Qci/CB
対応FPGAファミリAMD Zynq US+ / Kintex, Intel対応
速度1000 Mbps
ポート構成マルチポート（GUIで指定）
動作モードTSN マネージドスイッチ
遅延・処理方式Time-Aware Shaper
インターフェースAXI4-Lite / NETCONF-YANG, (R)GMII
ライセンスプロジェクトライセンス / 評価版あり
納品物ネットリスト or 暗号化RTL, サンプルデザイン, ユーザマニュアル
EDA統合Vivado IP Integrator

実際のリソース使用量（LUT/FF/BRAM）、対応デバイス、速度グレードは構成により異なります。ご要件をお知らせいただければ、見積時に具体的な数値をご提示します。

インターフェース・用途

主要インターフェースと用途

主要インターフェース

  • Ethernet MAC/PHYインターフェース
  • AXI（FPGA内部接続）

想定用途

  • 産業オートメーションの決定性通信（IEC/IEEE 60802）
  • 車載ネットワーク（IEEE 802.1DG）
  • 航空機内ネットワーク（IEEE 802.1DP）
  • ロボット・モーション制御の同期通信
FAQ

よくある質問

このIPコアはどのように提供されますか？

プロジェクト単位のライセンスとして提供します。評価版のご用意もあり、量産前に自社FPGA上での動作をご確認いただけます。納品物はネットリストまたは暗号化RTL、サンプルデザイン、ユーザマニュアルです。

MTSN — Multi-port TSN SwitchはどのFPGAで使えますか？

オープン標準準拠で、AMD/Xilinxを中心に複数のFPGAファミリへ実装できます。VHDLソースとして提供され、AMD Vivado等のEDAツールに対応します。

MTSN — Multi-port TSN Switchの提供形態とライセンスは？

VHDLソースのIPコアとして提供され、技術サポートパッケージが付帯します。合成時・実行時の豊富なパラメータでFPGAリソース使用量を最適化でき、用途に応じたカスタム開発も可能です。

MTSN — Multi-port TSN Switchを評価する方法はありますか？

評価キットやサンプルデザイン、SoC-eのSocTekモジュール／RelyUm機器を用いて、実機での動作を確認できます。プラグ&プレイで評価を開始できる構成もあります。

MTSN — Multi-port TSN Switchの価格・納期を知りたいのですが。

MTSN — Multi-port TSN Switchの価格は、構成・ライセンス形態・数量・カスタム仕様により変動するため、個別見積でご案内しています。本ページの問い合わせフォームに用途・数量をご記入いただければ、技術担当より仕様確認のうえお見積りと納期をご連絡します。

資料ダウンロード

データシート

詳細な技術仕様は公式データシート（PDF）をご覧ください。

PDFRELY-TSN4 データシート↓PDFRELY-TSN12 データシート↓
