Andromeda XZU65

AMD Zynq UltraScale+ MPSoC

コンパクト68×52mm筐体に高I/O MPSoCを搭載したハイエンドSoM。

この製品を問い合わせる →スペックを見る

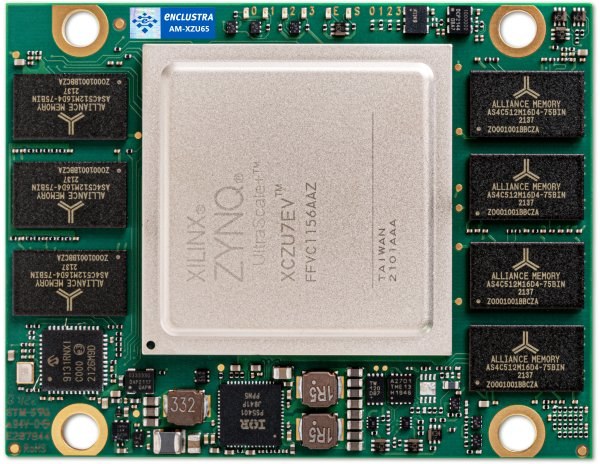

Andromeda XZU65
FPGA
Zynq UltraScale+ MPSoC
Memory
DDR4 ECC
Temp
商用 / 工業
Size
68×52mm
製品概要

製品概要

Andromeda XZU65は、Enclustraの最上位SoMファミリ「Andromeda」に属する大規模MPSoC搭載モデルです。Andromedaは高速コネクタ（Samtec ADM6系）を採用し、極めて多数のユーザI/Oと高速トランシーバを基板外へ引き出せる点が特長で、最も要求の厳しいハイエンドアプリケーションを想定しています。

322 ユーザI/Oという非常に多いI/Oを備え、多チャンネルのセンサ・カメラ・通信インターフェースを1枚で集約できます。DDR4 ECCメモリに対応し、ビット化けが許されない長時間連続稼働システムでもデータ信頼性を確保します。商用に加えて工業温度グレードを選択でき、屋外設置や車載など温度環境の厳しい用途にも展開できます。

ポジティブワン・グループは、Andromeda XZU65の選定相談から評価キットの手配、リファレンスデザインやLinux BSPの入手支援、量産時の供給・長期対応まで、日本語でワンストップに支援します。

図解

外観・内部構成

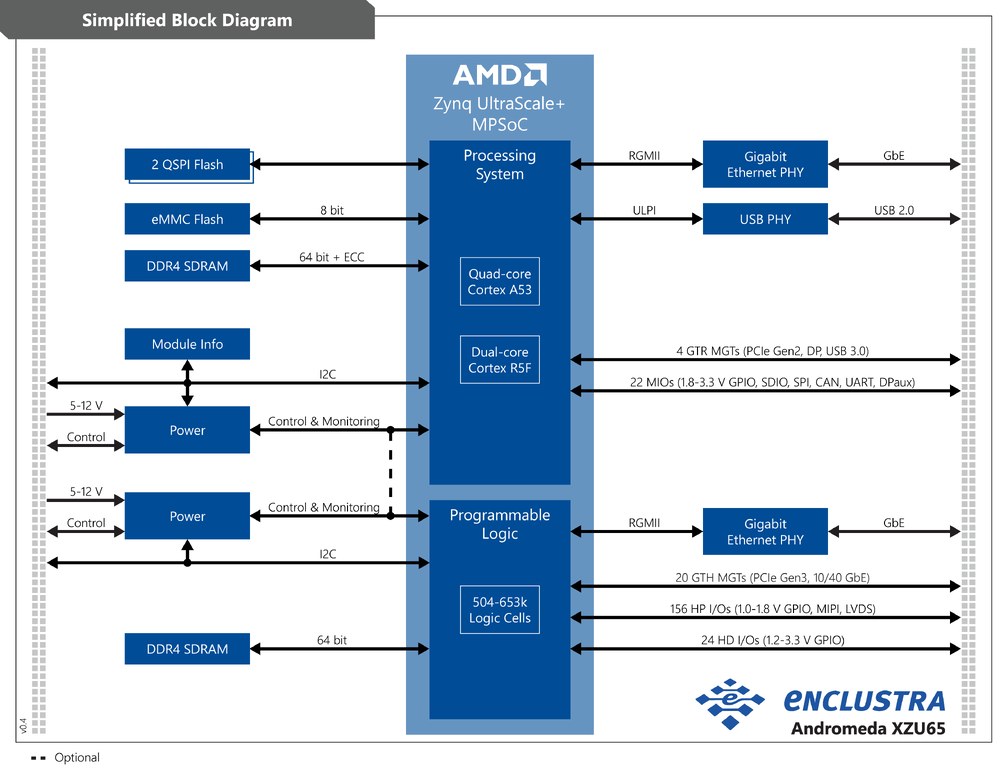

Andromeda XZU65 のブロック図・内部構成
メーカー公式ブロック図
SYSTEM CONNECTION — Andromeda XZU65センサ/カメラCamera/ADCAndromeda XZU65本製品ホスト系PCIe/GbE制御出力GPIO/Motordata
システム接続イメージ
主要スペック

主要スペック

Andromeda XZU65 主要スペック
ロジック / 規模高性能クラス
メモリDDR4 ECC
トランシーバGTH/GTY
ユーザ I/O322 ユーザI/O
動作温度商用 / 工業
基板サイズ68×52mm
対応 OSLinux BSP / Vivado
搭載デバイス

搭載MPSoCデバイス

Andromeda XZU65 搭載MPSoCデバイス
搭載デバイスAMD Zynq UltraScale+ MPSoC ZU7EV / ZU11EG
ユーザI/O最大322 user I/O

XZU65は68×52mmのコンパクトAndromedaで、ZU7EV／ZU11EGを搭載します。PS/PLに独立したDDR4チャネルを持ち、PCIe Gen3対応。高性能画像処理、AI前処理、産業通信、高速データ収集に適します。

Zynq UltraScale+ MPSoCファミリ全体の比較はファミリページをご覧ください。発注可能な速度グレード・温度グレードは個別にお問い合わせください。

インターフェース・用途

主要インターフェースと用途

主要インターフェース

  • PCIe（Gen2 等、FPGAトランシーバ経由）
  • USB 3.0 / USB 2.0
  • Gigabit Ethernet（PHY内蔵構成あり）
  • DDR4 SDRAM（ECC構成あり）
  • eMMC / QSPIフラッシュ
  • 多数のLVDS / 汎用ユーザI/O
  • 高速トランシーバ（MGT）

想定用途

  • 高解像度・多チャンネルの画像処理システム
  • ハイエンド計測・科学計算アクセラレーション
  • 高速データ収集（DAQ）・信号処理プラットフォーム
FAQ

よくある質問

Andromeda XZU65は1個から購入できますか？

ご購入の可否・数量・価格は、メーカーへ最新の供給状況を確認のうえご回答します。評価のご予定と必要数量をお知らせください。

Andromeda XZU65でLinuxは動きますか？ BSPは提供されますか？

はい。Enclustra Build Environment により、FSBL・U-Boot・Linux・ルートファイルシステムを短期間でビルドできます。Linux BSP とリファレンスデザインの提供範囲は構成により異なるため、ご利用予定の環境をお知らせください。

Andromeda XZU65の温度グレードは選べますか？

商用 / 工業のグレードに対応します。屋外・車載など厳しい温度環境向けには工業グレードをご選択ください。具体的な型番ごとの対応範囲はお問い合わせください。

Andromeda XZU65を基板に実装するための設計データはありますか？

ユーザマニュアル、回路図、3Dモデル（STEP）、PCBフットプリント、ピンアウト表などの設計データが提供されます。各種PCB設計ツール向けのフットプリントも入手可能です。

Andromeda XZU65の価格・納期を知りたいのですが。

Andromeda XZU65の価格は、構成・数量・温度グレード・カスタム仕様により変動するため、個別見積でご案内しています。本ページの問い合わせフォームに用途・数量をご記入いただければ、技術担当より仕様確認のうえお見積りと納期をご連絡します。
