SoC-e / endeq

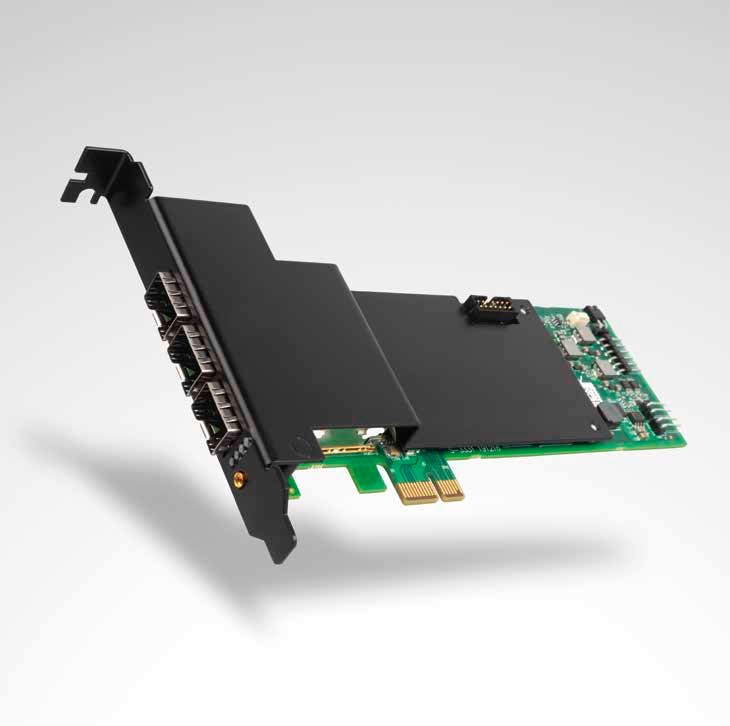

RELY-PCIe — PCIeネットワークカード

HSR/PRP対応PCIeカード

産業PC向けHSR/PRP冗長対応PCIeネットワークカード。SCADA/制御システム接続に。

この製品を問い合わせる →スペックを見る
RELY-PCIe — PCIeネットワークカード

PDFはメーカー（SoC-e）公式の製品ブローシャーです。本ページのスペック表と重複する内容を含みますが、正はメーカー公式PDFとし、本文はその日本語要約として提供しています。記載に差異がある場合はPDFの内容を優先し、当社までご確認ください。

FPGA
HSR/PRP対応PCIeカード
Memory
—
Temp
産業用
Size
PCIeカード
製品概要

製品概要

RELY-PCIeは、産業用PCやSCADAサーバをHSR/PRP対応にするPCIeカードです。カードを挿すだけで、既存ソフトウェアを維持したままDANP/DANH化できます。2×HSR/PRP SFPと1×通常Ethernet SFP、Windows/Linux/RTOS用ドライバを備えます。

ポジティブワン・グループは、RELY-PCIe — PCIeネットワークカードの選定相談から、設置・導入のご支援、量産時の供給・長期対応まで、日本語でワンストップに支援します。

図解

外観・内部構成

INTERNAL BLOCK DIAGRAM — RELY-PCIe — PCIeネットワークカードNetworkHSR/PRP/TSNFPGA EngineSoC-e coreHost IFMgmt/PCIe
内部ブロック図（当社作成）
SYSTEM CONNECTION — RELY-PCIe — PCIeネットワークカード制御装置 AIED/PCRELY-PCIe本製品制御装置 BIED/PCHSR/PRP冗長
システム接続イメージ
機器仕様

主要スペック

RELY-PCIe — PCIeネットワークカード 主要スペック
種別HSR/PRP PCIeカード（完成品）
フォームFull-height / Low-profile PCIe
ポート2×HSR/PRP SFP + 1×通常Ethernet SFP
ホストPCIe（Windows / Linux / RTOS ドライバ）
冗長HSR/PRP、STP/RSTP/MSTP
時刻同期PTP / NTP Time Bridge
管理Web、CLI、SNMP
動作温度−40〜+55℃
消費電力約4.2W

電源モデル、ポート構成、認証範囲、動作温度は型番により異なります。ご要件をお知らせいただければ、適合する型番と構成をご案内します。

インターフェース・用途

主要インターフェースと用途

主要インターフェース

  • Ethernetポート（HSR/PRP/TSN対応）
  • PCIe（ホスト接続）
  • 管理用インターフェース

想定用途

  • 変電所自動化（IEC 61850）の保護リレー・制御装置
  • 鉄道の車上・地上信号システム
  • 産業プラントの高可用性制御ネットワーク
FAQ

よくある質問

RELY-PCIe — PCIeネットワークカードは少量から導入できますか？

ご購入の可否・数量・価格は、メーカーへ最新の供給状況を確認のうえご回答します。評価のご予定と必要数量をお知らせください。

RELY-PCIe — PCIeネットワークカードはそのまま設置して使えますか？

はい。完成機器として提供され、設置・設定後すぐにご利用いただけます。管理ソフトウェアや設定ツールが付属します。

RELY-PCIe — PCIeネットワークカードは既存の冗長ネットワークと相互接続できますか？

HSR/PRPの相互接続やネットワーク統合に対応します。既存のPRP LAN・HSRリングへの接続や、ネットワーク間のブリッジ動作が可能です。

RELY-PCIe — PCIeネットワークカードの価格・納期を知りたいのですが。

RELY-PCIe — PCIeネットワークカードの価格は、構成・数量・温度グレード・カスタム仕様により変動するため、個別見積でご案内しています。本ページの問い合わせフォームに用途・数量をご記入いただければ、技術担当より仕様確認のうえお見積りと納期をご連絡します。

資料ダウンロード

データシート

詳細な技術仕様は公式データシート（PDF）をご覧ください。

PDF RELY-VPCIe ブローシャー ↓PDFRELY-PCIe データシート↓
データシート仕様

詳細技術仕様

メーカー公式データシート（SoC-e / Relyum）に基づく詳細仕様です。

通信インターフェース

  • 2× 100/1000BASE-SFP HSR/PRP イーサネットポート
  • 1× 100/1000BASE-SFP 通常イーサネットポート（Redbox interlink）
  • 1× 1G PCIe ポート（ホストPC接続用）
  • 1× PPS出力（MMCXコネクタ）

冗長化・同期

  • HSR（High-availability Seamless Redundancy）IEC 62439-3 Clause 5 ― H/N/U/HSR-SAN/PRP-HSR/HSR-HSR モード対応、リング遅延を最小化するCut-through動作
  • PRP（Parallel Redundancy Protocol）IEC 62439-3 Clause 4 ― ゼロパケットロス冗長
  • IEEE 1588-2008 v2（PTPv2）― Transparent Clock / Ordinary Clock 対応
  • NTPサーバ／クライアント、NTP⇔PTP タイムブリッジ
  • スパニングツリー STP / RSTP / MSTP

セキュリティ・管理

  • IEEE 802.1X ポートベース認証、RADIUS、RBAC（ロールベースアクセス制御）
  • HTTPS Web管理、SSHv2 CLI、SNMP V1/V2c/V3
  • ファームウェア／ビットストリームの暗号化・デジタル署名
  • Syslogイベント通知、ポート別統計、ネットワーク状態のグラフ表示

処理・冗長方式

  • ハードウェアによるHSR/PRPフレーム処理（ゼロパケットロス切替）
  • PTP/NTPによる時刻同期、STP/RSTP/MSTP対応

物理・電気特性

  • ファンレス設計、フルハイト／ロープロファイル両対応
  • 寸法：フルハイト 168×122×18mm ／ ロープロファイル 168×81×18mm、重量 155g
  • 動作温度 −40〜+55℃、保存温度 −40〜+85℃
  • 電源 +12VDC / +3.3VDC（PCI-Express規格準拠）、消費電力 4.2W（SFP銅モジュール3個で6W）
  • MTBF 1,925,000時間（GB@25）、MTTR 0.5時間
