Module Configuration Tool

模块配置工具

可用于研究 SoM 与底板配置及型号的配置工具，适合设计初期使用。

咨询此产品 →查看规格
Module Configuration Tool开发工具Enclustra

PDF 为 SoC-e 官方产品手册。其内容与本页规格表有重叠，但以原厂官方 PDF 为准，本页为其摘要。若两者记载不一致，以 PDF 为准，并请与我们联系确认。

FPGA
模块配置工具
Memory
—
Temp
—
Size
软件
产品概要

产品概要

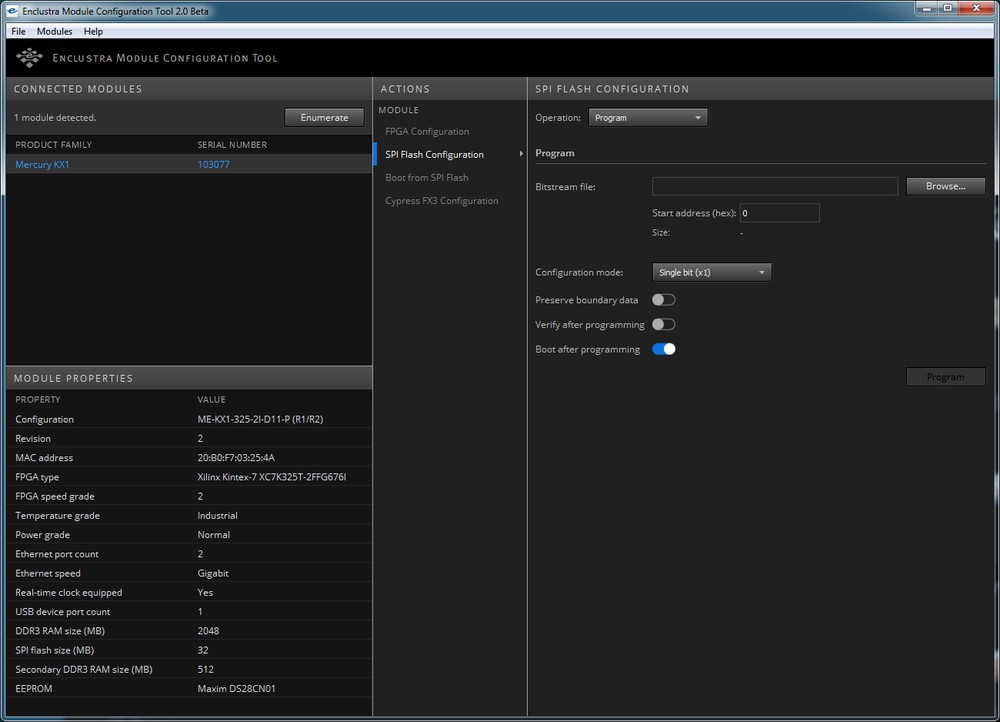

Module Configuration Tool（MCT）用于配置与初始化 Enclustra 模块。启动模式、时钟、电源时序与闪存烧录等均可在 GUI 中设置。不同模块的配置项通过统一界面处理，可缩短开发初期的启动时间。

Positive ONE Group 就 Module Configuration Tool 提供一站式支持：导入咨询、支持环境的确认，以及授权安排。我们以英语和日语开展工作。

规格

主要规格

Module Configuration Tool 主要规格
类别模块配置工具（软件）
适配模块Enclustra SoM / SoC 模块
配置项启动模式、时钟、电源与闪存烧录等
形式GUI 工具
主机操作系统Windows / Linux
提供形式软件（随模块提供）
应用模块的初始配置与启动

支持的版本、平台与授权条件的详情请咨询我们。

接口与用途

主要接口与用途

主要接口

  • 依产品规格提供的各类接口

典型用途

  • 提升 FPGA 开发与评估的效率
  • 主机与 FPGA 之间的数据采集与控制
  • 系统配置的研究与管理
FAQ

常见问题

Module Configuration Tool 以何种形式提供？

以软件 / 授权形式提供。支持的环境与授权方式随配置而异，请告知您计划使用的环境。

Module Configuration Tool 支持哪些操作系统？

支持 Web 与桌面端。详情请咨询我们。

如何获取 Module Configuration Tool？

我们会连同适配产品一并说明，并协助获取文档与示例代码。

Module Configuration Tool 的价格和交期如何？

Module Configuration Tool 的价格随配置、数量、温度等级及定制内容而变动，因此采用单独报价。请在本页的咨询表单中填写用途与数量，我们的工程师会确认规格后回复报价与交期。

功能详情

MCT 的功能

MCT（Module Configuration Tool）是 Enclustra 免费提供的配置工具。通过底板上的 USB 连接器即可配置模块，无需额外硬件。

主要功能

  • 模块的 FPGA 配置（烧录比特流）
  • 写入 SPI 闪存（支持单/双/四位模式，写入后自动启动与校验）
  • 读取模块 EEPROM（FPGA 型号、MAC 地址、内存容量等产品信息）
  • 外围器件（如 Cypress FX3）的配置
  • 仅通过 USB 连接即可工作，无需 JTAG 线缆等额外硬件

MctLib（软件库）

  • MCT 所用的 MctLib 库也免费提供，可集成到自有应用中
  • 采用 C 语言风格接口的 Windows DLL，几乎可从任何语言调用（另提供 C++ 封装）
  • 可将模块枚举、FPGA / SPI 闪存配置与 I2C 通信集成到自有应用中
  • 另提供用于定制的源码授权

系统要求

  • Intel 或 AMD 1 GHz 以上处理器 / Microsoft Windows
  • 内存 1 GB 以上（推荐 4 GB）/ 可用磁盘 92 MB
  • 分辨率 1024x768 以上的显示器（推荐 1280x800），支持 OpenGL 2.0
  • 软件更新需要互联网连接
