产品概要
Andromeda XZU90 属于 Enclustra 最高端的 SoM 系列 Andromeda，搭载大规模 MPSoC。Andromeda 采用 Samtec ADM6 系列高速连接器，可将极多的用户 I/O 与高速收发器引出板外，面向要求最严苛的高端应用。
逻辑规模最高可达 1.14M 逻辑单元，足以承担大规模并行处理与多条处理流水线的同时实现。具备多达 686 个用户 I/O，可将多通道传感器、摄像头与通信接口集中到一块模块上。支持 DDR4 ECC 内存，在长时间连续运行的系统中也能保证数据可靠性。除商用外还可选择工业温度等级。
评估品、支持器件、Linux BSP、参考设计与量产供货条件均未确定；在您评估时我们将向厂商确认后答复。选型咨询由 Positive ONE Group 提供支持。

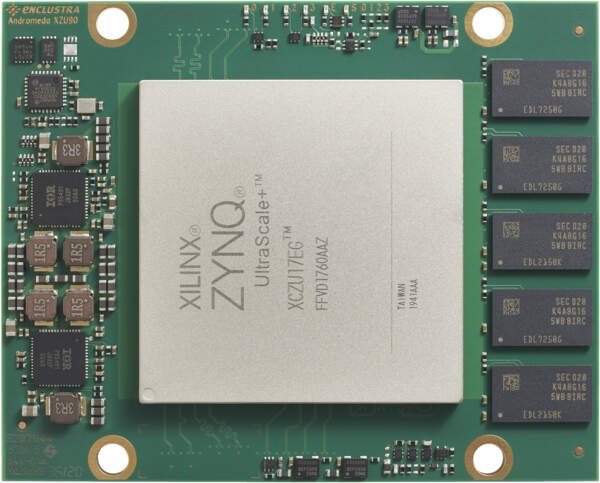

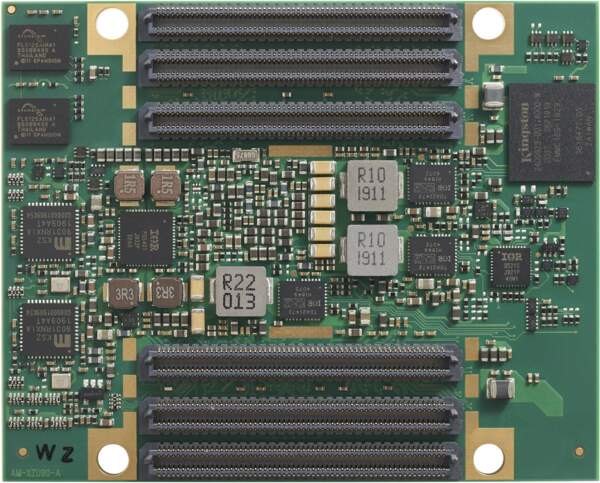

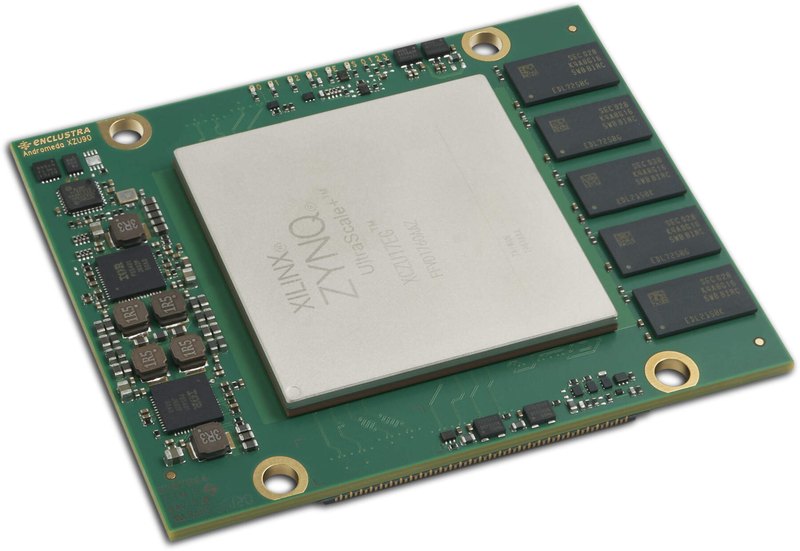

外观与内部结构
主要规格
| 逻辑 / 规模 | 最多 1.14M 逻辑单元 |
|---|---|
| 内存 | DDR4 ECC（最大配置） |
| 收发器 | 高速 GTH / GTY |
| 用户 I/O | 686 个用户 I/O |
| 工作温度 | 商用 / 工业 |
| 板卡尺寸 | 80×64mm |
| 支持的操作系统 | Linux BSP / Vivado |
搭载的 MPSoC 器件
| 搭载的器件 | AMD Zynq UltraScale+ MPSoC ZU17EG / ZU19EG |
|---|---|
| 用户 I/O | 最多 686 个用户 I/O |
XZU90 是 Enclustra 在 Zynq UltraScale+ 系列中的旗舰产品。配备 6 个高速连接器、最多 686 个用户 I/O 与最多 76 个 MGT，是面向通信、科学测量、国防与大规模 DAQ 的高密度计算模块。
Zynq UltraScale+ MPSoC 系列的整体对比请见系列页面。可订购的速度等级与温度等级请单独咨询。
「686 user I/O」为Enclustra的定义，由ARM外设22 + FPGA I/O 284（HD 24 / HP 260）+ MGT信号380合计而成。可作通用I/O使用的FPGA I/O为284条。进行引脚分配时请依据此明细。
主要接口与用途
主要接口
- DDR 内存（DDR3/DDR4，视配置而定）
- Gigabit Ethernet
- USB
- 高速收发器（MGT）
- 大量通用用户 I/O
典型用途
- 高分辨率、多通道的图像处理系统
- 高端测量与科学计算加速
- 高速数据采集（DAQ）与信号处理平台
常见问题
Andromeda XZU90 可以只买一件吗？
Andromeda XZU90系列是Enclustra当前的开发中产品，现有ZU17EG与ZU19EG型号。单件供货、库存和交期会因型号与温度等级而异，我们会在报价时向厂商确认最新状态。
Andromeda XZU90 能运行 Linux 吗？是否提供 BSP？
是。借助 Enclustra Build Environment 可快速构建 FSBL、U-Boot、Linux 与根文件系统。Linux BSP 与参考设计的覆盖范围因配置而异，请告知您计划使用的环境。
Andromeda XZU90 的温度等级可以选择吗？
提供商用与工业等级。用于户外或车载等温度环境严苛的场合时请选择工业等级。各型号的具体适用范围请咨询我们。
是否提供将 Andromeda XZU90 贴装到电路板上所需的设计数据？
提供用户手册、原理图、3D 模型（STEP）、PCB 封装以及引脚表等设计数据。也可获取适用于各类 PCB 设计工具的封装库。
Andromeda XZU90 的价格和交期如何？
Andromeda XZU90 的价格随配置、数量、温度等级及定制内容而变动，因此采用单独报价。请在本页的咨询表单中填写用途与数量，我们的工程师会确认规格后回复报价与交期。
