RELY-TEST — IEC 61850 自动测试设备

面向 IEC 61850 数字变电站的自动测试设备。IED 的一致性测试、FAT、SAT、维护与远程故障分析均可通过脚本自动化。

咨询该产品 →查看规格

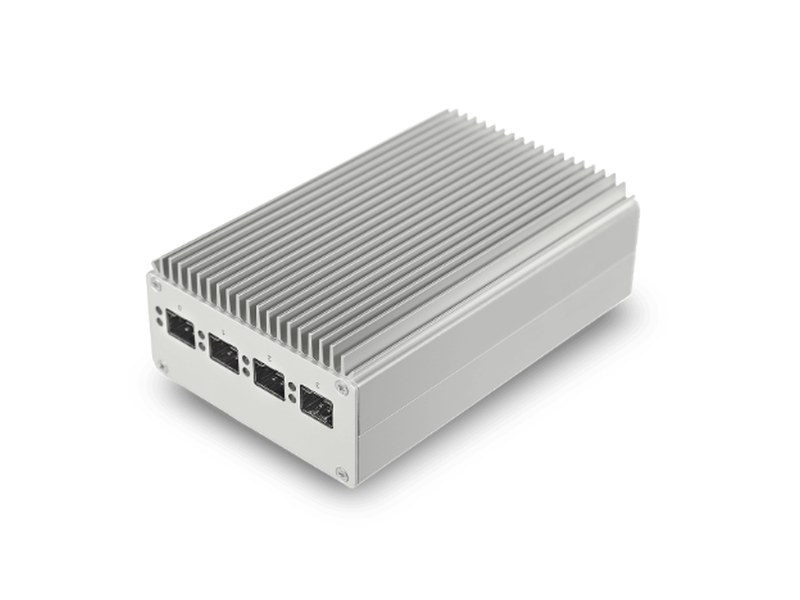

RELY-TEST — 外观

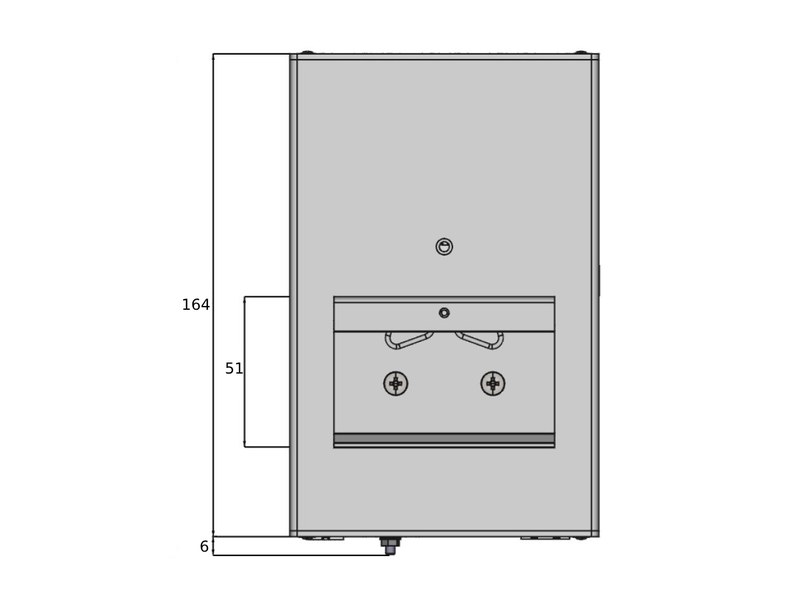

RELY-TEST — 外形尺寸：105 × 164 × 62 mm（侧面）

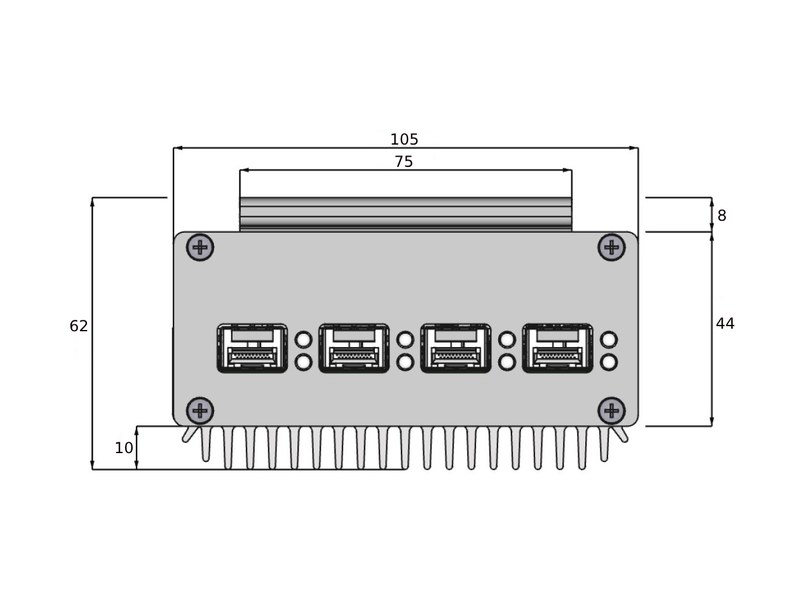

RELY-TEST — 外形尺寸：105 × 164 × 62 mm（正面，SFP ×4）
概要

产品概要

它不是通用的 IEC 61850 分析仪，而是以测试自动化为核心的设备。导入 SCD/CID 文件掌握配置后，可将 GOOSE 收发、Sampled Values 生成直至 MMS 报告接收，作为一整套测试场景执行。测试模板以 JavaScript 编写，可针对每台 IED 定制。人工测试在可重现性与工时上存在困难，自动化则使相同条件下的重复测试成为可能。

规格

主要规格

RELY-TEST — IEC 61850 自动测试设备 主要规格
测试类型IEC 61850-10 一致性测试 / 功能测试
配置文件IEC 61850-6 SCL（SCD/CID）的导入与编辑
MMSMMS 客户端与报告接收
GOOSEPublish / Subscribe
Sampled Values最多 24 路 SV 流同时发送
负载测试以最大线速生成背景流量
冗余HSR / PRP
时间同步PTP / NTP
自动化以 JavaScript 编写的测试模板
安全RBAC、Secure Update
端口2× 100/1000BASE-SFP, 1× 10/100/1000BASE-T(X) (服务端口), 1× USB Type-B (串行)
处理系统AMD Zynq UltraScale+ MPSoC (2× Cortex-A53, 2× Cortex-R5F, 16nm FPGA)
内存2 GB DDR4 / 16 GB eMMC / 256 Mb QSPI
外形尺寸105 × 164 × 62 mm
电源9–30 VDC
工作温度工作 -40°C 至 +70°C / 存储 -40°C 至 +85°C
安装DIN (可选)
保修2 年
认证UNE-EN 61326-1:2013, UNE-EN 61326-2-1:2013
应用

主要用途

  • IED 验收测试（FAT/SAT）的自动化
  • 数字变电站的一致性确认
  • SV 流多路复用环境下的负载测试
  • 定期维护时可重现的测试
  • 远程故障分析
FAQ

常见问题

可以从 SCD 文件构建测试吗？

可以。可导入 IEC 61850-6 的 SCL 文件（SCD/CID），并据此生成测试场景。

最多可以生成多少路 SV 流？

支持最多 24 路流同时发送，可用于合并单元多路复用环境的测试。

测试自动化如何编写？

测试模板以 JavaScript 编写，可针对每台 IED 变更条件进行重复测试。
