RELY-TSN-REC — Time-Sensitive Networking traffic recorder

Ghi qua 2 cổng SFP / đồng bộ IEEE 802.1AS / SSD tối đa 256 GB

Thiết bị khảo sát, gắn dấu thời gian và ghi lại lưu lượng Ethernet thông thường lẫn TSN, dùng cùng mốc thời gian IEEE 802.1AS với mạng được phân tích.

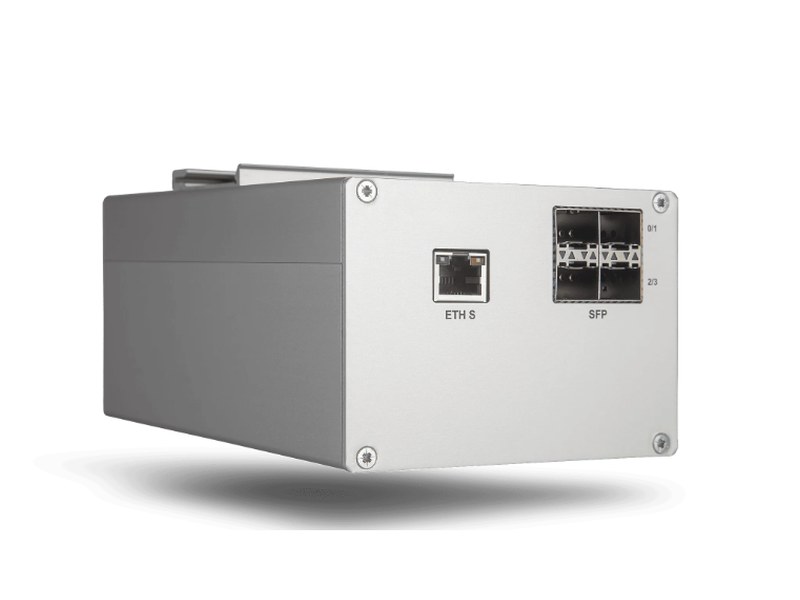

RELY-TSN-REC — Time-Sensitive Networking traffic recorder — Exterior (ETH S, SFP 0/1 and 2/3)

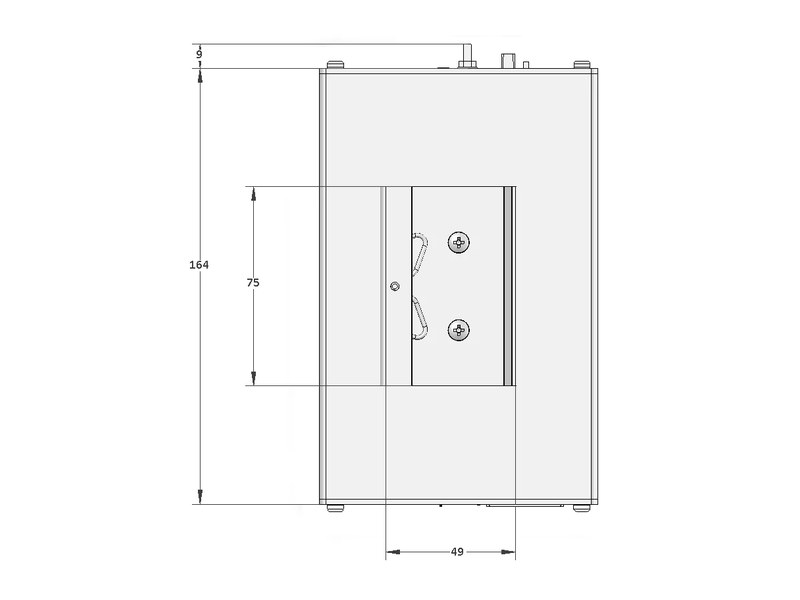

RELY-TSN-REC — Time-Sensitive Networking traffic recorder — Dimensions: side (164 mm)

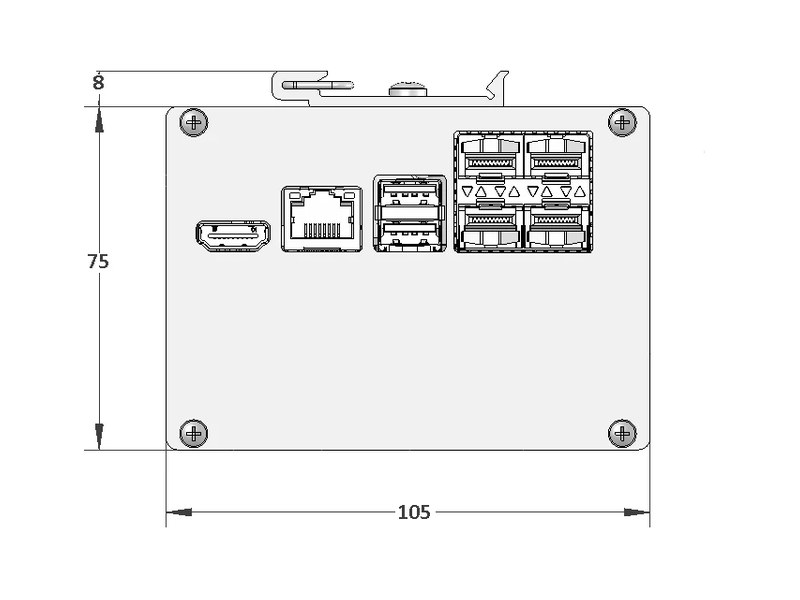

RELY-TSN-REC — Time-Sensitive Networking traffic recorder — Dimensions: front (105 x 75 mm)

Tổng quan

Vì mạng TSN phức tạp, việc kiểm chứng giao thức, phân tích hiệu năng, kiểm thử tuân thủ và điều tra sự cố đều đòi hỏi khảo sát ở mức khung. Giá trị của các phân tích đó phụ thuộc vào khả năng đối chiếu khung với một mốc thời gian chung. RELY-TSN-REC được tạo ra cho mục đích này.

Thông số chính

Ports
2x 100/1000BASE-SFP recorder ports, 1x 100/1000BASE-SFP synchronisation port, 1x 10/100/1000BASE-T(X) service port, 1x PPS output (MCX)
Recording
Ghi luồng định dạng PCAP, đọc/ghi đồng thời, truy xuất từ xa tệp PCAP và nhật ký sự kiện
Capture triggering
Giá trị biến Modbus / S7 / MQTT, khớp mẫu trong gói, ngày giờ, trạng thái liên kết
Synchronisation
IEEE 802.1AS qua cổng đồng bộ chuyên dụng
Processing
Xilinx Zynq-7000 SoC (Cortex-A9 x2, 28nm FPGA)
Memory
1GB DDR3 / 16GB eMMC / 256Mb QSPI, 256GB SSD
Security
RBAC, tắt cổng có chọn lọc, tắt giao thức không an toàn, HTTPS, SSHv2, mã hóa và ký firmware cùng bitstream
Management
Web HTTPS / SSHv2 CLI / SNMP v1-v3 / lưu và khôi phục cấu hình / giám sát trạng thái nội bộ và ghi nhật ký
Dimensions
105 (W) x164 (D) x75 (H) mm, 1kg, fanless metal enclosure
Power
9VDC to 30VDC
Temperature
Nhiệt độ hoạt động -40 đến +70°C / lưu trữ -40 đến +85°C
Mounting
DIN rail mounting (optional)
Warranty
2 years
Certifications
UNE-EN 61326-1:2013, UNE-EN 61326-2-1:2013, IEC 61850-3:2013

Câu hỏi thường gặp

Khác gì so với RELY-REC?

RELY-TSN-REC tập trung vào lưu lượng TSN và đồng bộ với mạng được phân tích qua IEEE 802.1AS. RELY-REC lấy Ethernet dự phòng, gồm HSR và PRP, làm trọng tâm.

Dữ liệu ghi được phân tích thế nào?

Dữ liệu ở định dạng PCAP nên mở được bằng các công cụ phổ biến như Wireshark và có thể lấy về từ xa.

Những gì có thể kích hoạt việc ghi?

Giá trị biến Modbus, S7 hoặc MQTT, so khớp mẫu trong gói tin, ngày giờ hoặc trạng thái liên kết.

Giá và thời gian giao hàng thế nào?

Tùy thuộc vào cấu hình. Hãy cho chúng tôi biết nhu cầu của bạn.
